Rauber Kopsch Band2. Abb-497　　　

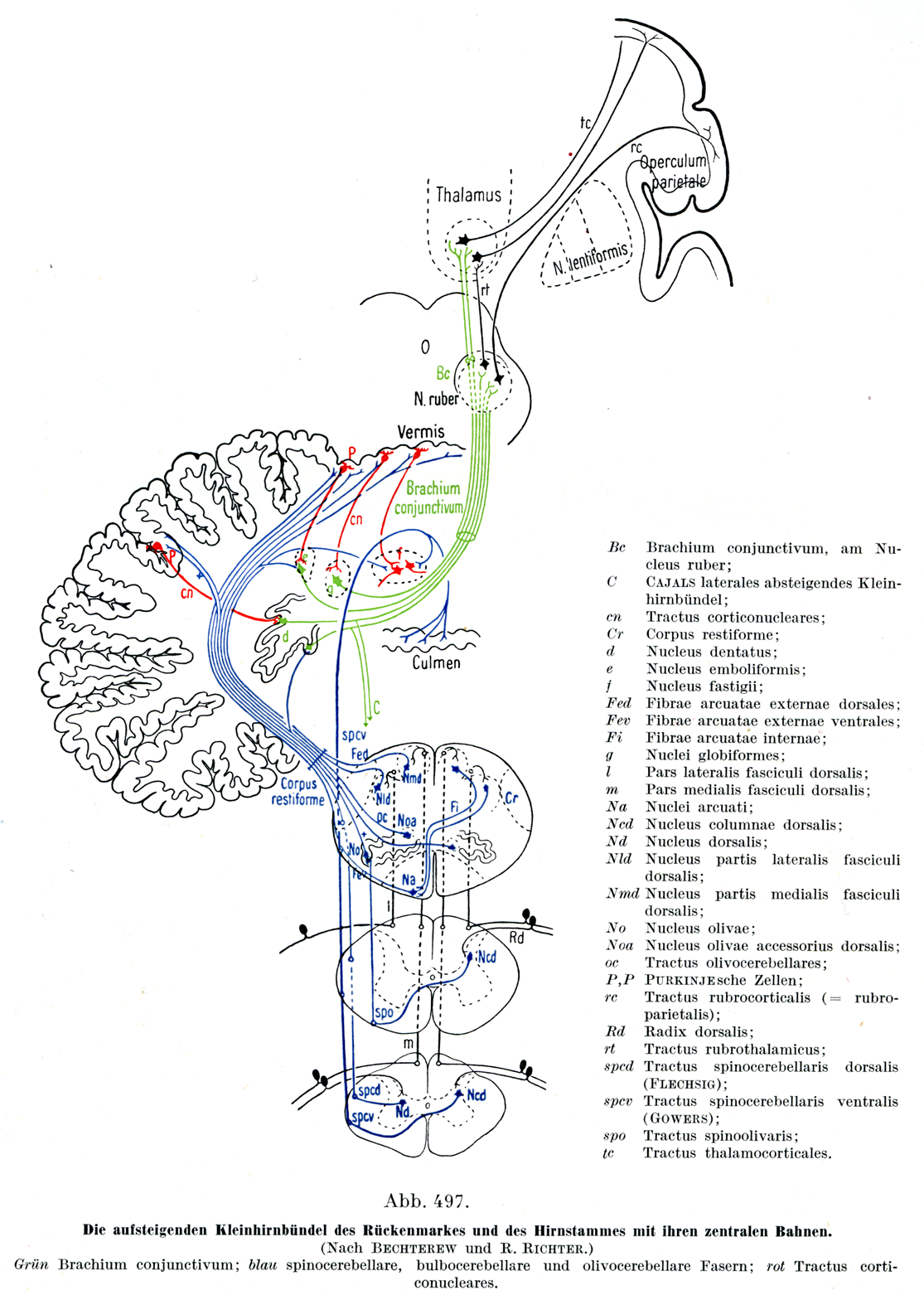

[図497]脊髄と脳幹から小脳へ上行する線維束およびそれらの中心経路(BechterewおよびR. Richterによる)

緑は結合腕；青は脊髄小脳路，延髄小脳路およびオリーブ小脳路；赤は小脳内の皮質核路．

Bc結合腕(赤核のところで)；C Cajalの下行性外側小脳束；cn 皮質核路(小脳内の)；Cr 索状体；d 歯状核；e 栓状核；f 室頂核；Fed 後外弓状線維；Fev 前外弓状線維；Fi 内弓状線維；g 球状核；l 後索外側部；m 後索内側部；Na 弓状核；Ncd 後柱核；Nd 背核；Nld 後索外側部核；Nmd 後索内側部核；No オリーブ核；Noa 背側副オリーブ核；ocオリーブ小脳路；P, Pプルキンエ細胞；rc 赤核皮質路(＝赤核頭頂路)；Rd 後根；rt赤核視床路；spcv後脊髄小脳路(Flechsing)；spcv前脊髄小脳路(Gowers)；spo 脊髄オリーブ路；tc視床皮質路．
