Rauber Kopsch Band2. Abb-648　　　

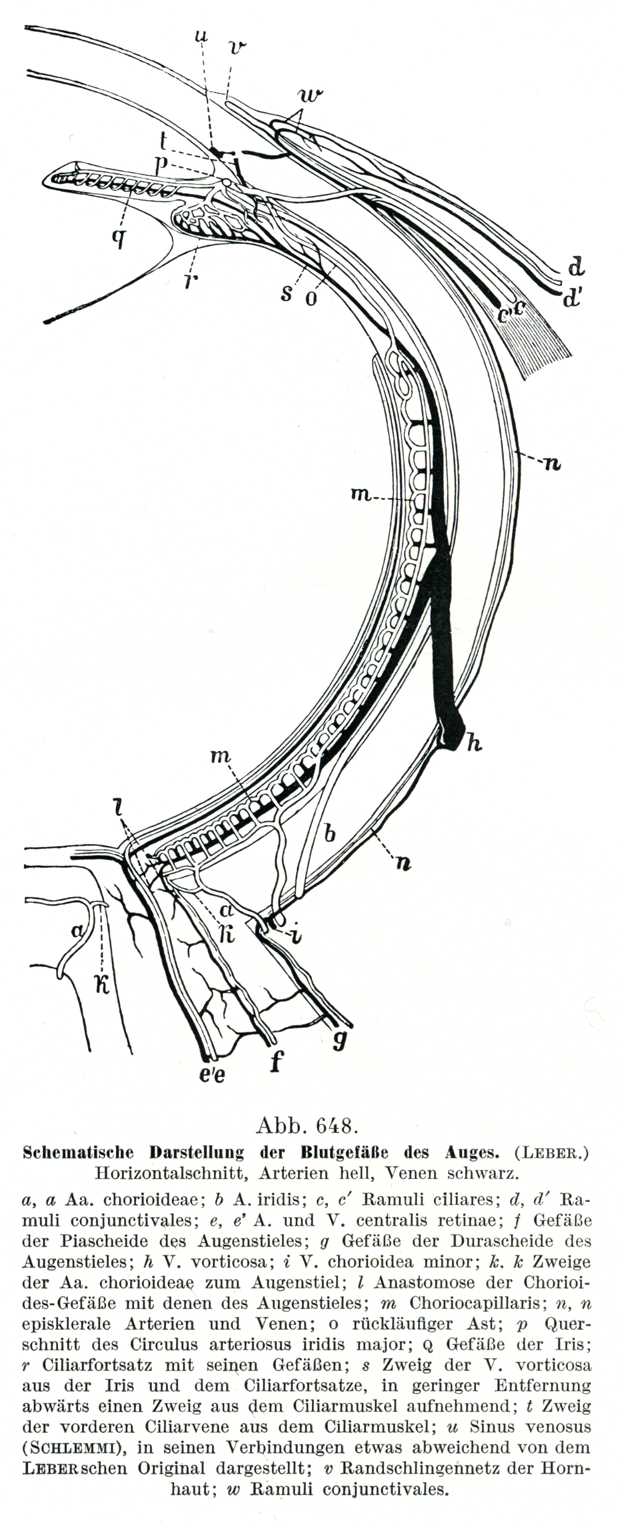

[図648]眼の血管の模型図(Leber)

水平断，動脈は既静脈は黒．a, a 脈絡膜動脈；b 虹彩動脈；c, c' 毛様体小枝；d, d' 結膜小枝；e, e' 網膜中心動静脈；f 視神経の柔膜鞘の血管；g 同じく硬膜鞘の血管；h 渦静脈；i 小脈絡膜静脈；k, k 視神経にゆく脈絡膜動脈の枝；l 脈絡膜の血管と視神経の血管との吻合；m 脈絡膜の毛細管板；n, n 強膜上を走る動脈と静脈；o 逆行する枝；p 大虹彩動脈輪の横断；p 虹彩の血管；r 毛様体突起とその血管；s 虹彩と毛様体から渦静脈に注ぐ枝．そのすぐ下方で毛様体筋からの枝をうけている；t毛様体筋からの前毛様体静脈の枝；u シュレムの強膜静脈洞．その結合についてはLeberの原著とは少し変えて描いてある．v 角膜の辺縁係蹄網；w 結膜小枝．
